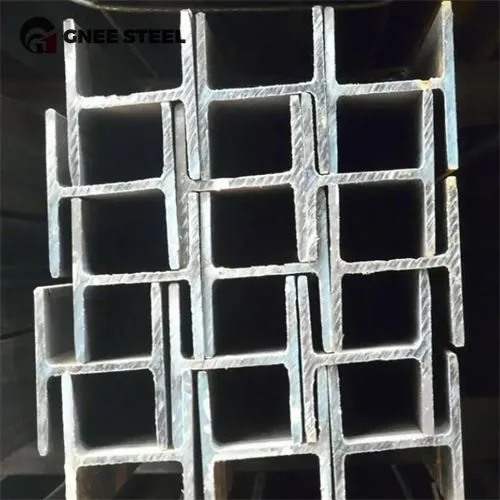

Široka prirobnica W18x71 W18x76 jeklena konstrukcija

Globina (d): 18,5 in (približno 470 mm)
Širina prirobnice (BF): 7,64 in (približno 194 mm)
Debelina prirobnice (TF): 0. 810 in (približno 20,6 mm)
Debelina spleta (TW): 0. 495 v (približno 12,6 mm)
Območje prereza (a): 20,9 kvadratnih metrov (približno 134,8 kvadratnih cm)
Teža: 71 lbs/ft (približno 105,7 kg/m)

Globina (d): 18,2 in (približno 462 mm)
Širina prirobnice (bf): 11. 0 v (približno 279 mm)
Debelina prirobnice (TF): 0. 680 in (približno 17,3 mm)
Debelina spleta (TW): 0. 425 in (približno 10,8 mm)
Območje preseka (a): 22,3 in2 (približno 143,9 cm2)
Teža: 76 lbs/ft2 (približno 113,1 kg/m2)

Širina prirobnice W18x76 je bistveno širša od W18x71 (11. 0 in. V primerjavi s 7,64 in.), Kar pomeni, da ima večjo bočno stabilnost.
W18x71 ima debelejše prirobnice in mreže, medtem ko ima W18x76 laskavi odsek in je nekoliko težji.

Mehanske lastnosti jekla v obliki črke W18x71 in W18x76 H. so odvisne od materiala uporabljenega jekla. Tipični parametri za primer ASTM A992 (skupno visoko trdno jeklo z nizko zlitino).

Moč donosa (FY): 50 KSI (približno 345 MPA)
Natezna trdnost (FU): 65 KSI (približno 448 MPA)
Modul elastičnosti (e): 29, 000 ksi (približno 200 gpa)
Sekcijske lastnosti (moment inercije in modula)

W18x71 h Oddelek za jeklo:
Momen inercije IX (približno močna osi): 1330 in⁴ (približno 553, 000 cm⁴)
Momen inercije IY (približno šibka osi): 88,9 in⁴ (približno 37, 000 cm⁴)
Oddelek Modul SX: 144 in³ (približno 2360 cm³)
Plastični modul ZX: 163 in³ (približno 2670 cm³)

W18X76 H Struktura žarka:
Momen inercije IX: 1330 in⁴ (približno 553, 000 cm⁴)

Moment of Inertia IY: 209 in⁴ (približno 87, 000 cm⁴)

Oddelek Modul SX: 146 in³ (približno 2390 cm³)

Plastični modul ZX: 166 in³ (približno 2720 cm³)

Analiza: IY (inercijski moment šibke osi) W18x76 je veliko višji kot pri W18x71, kar kaže na močnejšo odpornost proti bočnemu upogibanju in je primeren za scenarije, ki zahtevajo večjo bočno podporo.

Visoko razmerje med trdnostjo in težo: Optimizirana je zasnova prereza H-žarka, ki ima večjo trdnost in nosilnost kot navaden I-žarek.
Priročna konstrukcija: široka in ravna prirobnica je primerna za varjenje in vijak, kar izboljša učinkovitost gradnje.
Ekonomično: V skladu z izpolnjevanjem zahtev za oblikovanje je porazdelitev teže razumna in materialni stroški prihranijo.
Trajnost: Z uporabo standardnega jekla ASTM ima odlično korozijsko odpornost in zmogljivost utrujenosti (ki jih je mogoče še izboljšati z galvanizacijo ali premazom).
