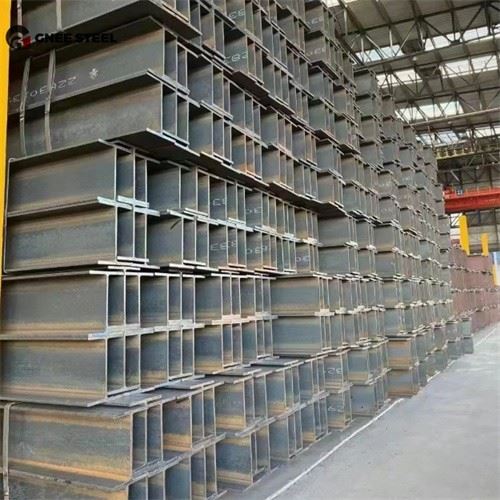

Ameriška široka prirobnica WAMER W30X108 W30X116
W30x108 Steel in W30x116 h Odsek jekla sta jekla s širokimi priklopnimi jekla H-presek v Ameriškem inštitutu za jekleno konstrukcijo (AISC) Standard: W pomeni "široka prirobnica"; 30 pomeni nazivno globino jekla v palcih, kar je približno 30 centimetrov (762 mm); 108 in 116 stoji za težo jekla v kilogramih na nogo (lb/ft), tj. W30x108 je 108 lb/ft, W30x116 pa 116 lb/ft.
W30x108 W30X116 Dimenzije preresov jeklene prereze snopa
W30x108 H jeklo v obliki oblike
Globina: 3 0. 0 palcev (762 mm)
Širina prirobnice: 10.475 palcev (266,1 mm)
Debelina prirobnice: 0. 760 palcev (19,3 mm)
Debelina spleta: 0. 545 palcev (13,8 mm)
Območje preseka: 31,7 kvadratnih palcev (204,5 cm²)
Teža na meter: približno 160,7 kg/m (pretvorjeno iz 108 lb/ft)
W30x116 H Struktura žarka
Globina: 30,01 palca (762,3 mm)
Širina prirobnice: 10.495 palcev (266,6 mm)
Debelina prirobnice: 0. 850 palcev (21,6 mm)
Debelina spleta: 0. 565 palcev (14,4 mm)
Območje preseka: 34,2 kvadratne palce (220,6 cm²)
Teža na meter: približno 172,6 kg/m (pretvorjeno iz 116 lb/ft)
W30x116 je težji od W30x108, predvsem zato, ker se debelina prirobnice in spleta poveča, kar ima za posledico večje površino preseka in močnejšo nosilnost; Momen inercije in modula oddelka W30x116 h oddelka sta večji, upogibanje upogiba in togost pa sta boljša od stolpca W30x108 Steel H, ki je primeren za večje scenarije obremenitve.
Proces proizvodnje W30x108 W30x116 Strukturni H žarek
Vroče valjanje: Običajno jeklena gredica pri visoki temperaturi jeklena gredica razvaljajo v določeno obliko prereza.
Kakovost površine: Površinska ploščat vročega valjanega jekla je visoka, preostali napetost pa je nizka, kar je primerno za neposredno uporabo v konstrukcijskih povezavah.
Izbira materiala: Pogosto uporabljeno ogljikovo jeklo (kot so A36, A992), je mogoče izbrati tudi z nizko zlepko jeklo z visoko trdnostjo glede na potrebe.
W30X108 W30X116 Območja nanašanja konstrukcijskega jekla H
Gradbena konstrukcija: Uporablja se kot tramovi, stebri ali podporni člani, ki jih običajno najdemo v visokih stavbah, tovarnah, stadionih itd.
Most Engineering: zagotavlja visoko nosilnost in potresno upornost, primerna za glavne mostne glavne žarke ali križne žarke.
Proizvodnja strojev: Uporablja se za okvirje težke opreme, tirnice žerjava itd.
Energetska industrija: kot je podpora za strukturo temeljev za opremo za vetrno energijo.
